地下室底板设PVC塑料排水板做法
(1)PVC塑料排水板做法
①做法说明：
当项目地下水位较低，地下室底板防水混凝土厚度大于 500mm，且甲方对底板外防水没有强制要求时，可在底板上部设置滤水层、取消底板下部外防水。
②工艺流程：
素土夯实——垫层——底板——排水板——细石混凝土——饰面层。

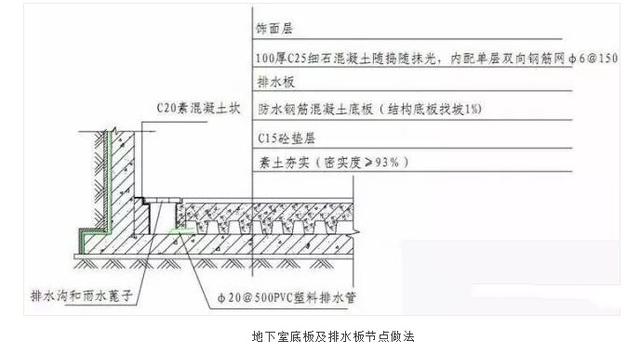

③节点图：
(2)构造做法：
①素土夯实
素土夯实，密实度≥93％；对于软弱土层，须编制专项施工方案，以确保底板下地基土达到所要求的密实度。
②垫层
素土夯实后，浇筑 100～150mm 厚C15 素混凝土垫层，浇筑垫层混凝土时表面压实抹光；垫层下部也可铺垫碎石层；混凝土垫层的养护时间不得少于 3天。
③底板
底板为防水混凝土，防水混凝土施工应按审批通过的专项施工方案组织施工；底板混凝土结构起坡，坡向排水沟，坡度 1%左右。
④排水板
a.排水板脚向下铺设，交接处重叠 100mm或两脚以上。
b.排水板必须具有一定强度并满足上部浇捣混凝土作业要求，排水板脚面积（即受力混凝土面积）须满足使用要求。脚高 20mm 以上。
c.沿排水沟边设厚度不小于 150mm的C20 素混凝土反坎，高度根据地面高度确定。
d.反坎下予埋φ20＠500mmPVC 塑料排水管，长度大于反坎厚度且两端长出反坎，排水管壁厚2.5mm以上。
⑤细石混凝土
a.排水板上浇筑 100mm厚 C25 细石混凝土，内配φ6@150 单层双向钢筋网，浇筑混凝土时注意振捣、既不能破坏排水板又必须把排水板脚内填充密实，混凝土面一次抹平压光。
b.按柱距在柱中对应位置设缝，切缝深 15mm、宽 5mm。
c.细石混凝土终凝后应立即浇水养护。
⑥饰面层
如有饰面层，则按设计要求施工饰面层。
(3)质量控制点：
a.素土夯实；b.底板防水混凝土浇筑质量及找坡；c.底板混凝土养护；d.排水板强度及脚面积率（脚平剖面积/排水板面积）；e.排水沟坡度。
